| Стандарты: | AS/NZS 3112 Cl2.13.9.1 | Имя: | Применение движения штырей |
|---|---|---|---|
| Функция: | Для австралийца и испытания штырей Новой Зеландии | Сила: | 18±1N |
| Статья 3.6.3 AS/NZS 3112: | доработанный датчик приложения d (диаметр изменил до 43.2mm) | Диаграмма 3,6 AS/NZS 3112: | Тест боковой смоквы 3,6 тензометрического датчика |
| Статья 3.3.2 AS/NZS 3112: | Датчик штыря 3N теста 6.20mm x 1.58mm | Статья 2.2.3 AS/NZS 3112: | Форма штыря в диаграмме 2,3 |
| Высокий свет: | прибор теста движения Pin 18N,Прибор 18N теста движения Pin,Датчик гнезда штепсельной вилки TUV |
||
Прибор датчика гнезда штепсельной вилки КАК теста движения Pin/NZS 3112
| Стандарт | Название продукта |
| AS/NZS3112 FigureA1 | Оценка и размеры смоквы A1 датчика штепсельных вилок низшего напряжения (10A, 15A, 20A) |
| AS/NZS3112 диаграмма B1 | Оценка и размеры смоквы B1 датчика штепсельных вилок низшего напряжения |
| AS/NZS3112 диаграмма C1 | Во время нормального теста ввода заткните внутри смокву C1 (10A, 15A, 20A) |
| AS/NZS3112 диаграмма D1 | Во время нормального теста ввода заткните внутри смокву D1 (10A, 15A, 21A) |
| AS/NZS3112 диаграмма E1 | Настоящий ломая тест /Test штепсельной вилки теста повышения температуры с латунными штырями в смокве E1 |
| AS/NZS3112 диаграмма F1 | Оценка и размеры смоквы F1 датчика штепсельных вилок низшего напряжения (a) Приложения F |
| AS/NZS3112 диаграмма F1 b | Оценка и размеры смоквы F1 датчика штепсельных вилок низшего напряжения (b) Приложения F |
| AS/NZS3112 диаграмма G1 | Во время нормального теста ввода заткните внутри смокву G1 (a) приложения g |
| AS/NZS3112 диаграмма G1 b | Во время нормального теста ввода заткните внутри смокву G1 (b) приложения g |
| Диаграмма 3,1 abc AS/NZS 3112 | Глубина датчика Не-контакта контакта в смокве 3,1 a потому что c |
| Диаграмма 3,1 статья 3.3.4 AS/NZS 3112 abc | Глубина контакта контактирует датчик в смокве 3,1 a потому что c |
| Диаграмма 3,1 a AS/NZS 3112 | Контактируйте датчик в смокве 3,1 a (лезвии 1.58x6.2mm металла, длине 12.60mm) |
| Диаграмма 3,1 b AS/NZS 3112 | Контактируйте датчик в смокве 3,1 b (лезвии 1.58x8.93mm металла, длине 12.60mm) |
| Диаграмма 3,1 c AS/NZS 3112 | Контактируйте датчик в смокве 3,1 c (штыре металла: Ф4.7mm, длина 12.60mm) |
| Диаграмма 3,6 AS/NZS 3112 | Тест боковой смоквы 3,6 тензометрического датчика |
| Диаграмма 3,7 AS/NZS 3112 | Тест боковой смоквы 3,7 тензометрического датчика |
| Диаграмма 2,1 a1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a1) 10A |
| Диаграмма 2,1 a1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a1) 15A |
| Диаграмма 2,1 a2 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a2) |
| Диаграмма 2,1 b AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (b) |
| Диаграмма 2,1 c AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (c) |
| Диаграмма 2,1 d1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (d1) |
| Диаграмма 2,1 d2 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (d2) |
| Диаграмма 2,1 f AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (f) |
| Диаграмма 2,1 g AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (g) |
| Статья 3.3.2 AS/NZS 3112 | Датчик штыря 1.5N теста 6.20mm x 1.58mm |
| Статья 3.3.2 AS/NZS 3112 | Датчик штыря 2N теста 6.20mm x 1.58mm |
| Статья 3.3.2 AS/NZS 3112 | Датчик штыря 3N теста 6.20mm x 1.58mm |
| Диаграмма 2,1 AS/NZS 3112 | Джиг теста |
| Статья 2.13.8 AS/NZS 3112 | Деревянная устанавливая коробка в диаграмме 2,9 |
| Статья 2.13.8 AS/NZS 3112 | Pin зажимая блок в диаграмме 2,10 a, b, c |
| Статья 3.6.3 AS/NZS 3112 | доработанный датчик приложения d (диаметр изменил до 43.2mm) |
| Статья 3.14.2 AS/NZS 3112 | металлическое приложение H90mm x W60mm xD40mm с отверстием отладки |
| Статья 2.2.3 AS/NZS 3112 | Форма штыря в диаграмме 2,3 |
Применение
Штепсельные вилки будут испытаны для движения штыря путем зажимать штырь или штыри не под тестом в твердой
удержание блока расположило 5±0.5 mm от стороны и придавать штепсельной вилки силу 18±1N к
штырь под тестом. Дизайн блока будет таким которое штырь под тестом не
придите в контакт с блоком во время теста
За исключением non-rewireable штепсельных вилок, тест будет унесен без шнура прикрепленного в
штепсельная вилка, и с терминальными винтами раскрущенными достаточно для того чтобы позволить 1 проводнику mm2 быть
соединенный.
Штепсельная вилка и испытательное оборудование будут preconditioned на температуре степени 40±1 для 1h
без теста сила приложила. Повсеместно в тест, все части штепсельной вилки и испытательное оборудование
поддержит на этой температуре.
Для всех штепсельных вилок, пункт применения силы будет 140,5 mm от стороны
штепсельная вилка вдоль штырей, и направление силы будут
(a) в обоих направлениях вдоль линии перпендикуляра к самолету штыря, и проходить
через центр штыря; и
(b) в плоскости это в обоих направлениях вдоль линии под прямым углом к этому определил внутри
Деталь (a)
В течение 10 s, сила постепенно будет приложена к каждому из штырей в образе
предписанный в деталях (a) и (b), поддержал на своем максимальном значении для 10 s, и после этого
выпущенный. Отклонение штырей будет измерено вдоль силовой линии по отношению к
сторона твердого держа блока во время когда сила будет приложена. Максимум
отклонение не превысит 2,0 mm.
После испытания по все штыри штепсельной вилки соответствуя для того чтобы вычислять 2,1, любая минута искажения 5 позже
завершение испытания по последний штырь будет таким что оно не предотвратит штепсельную вилку от
вводить в соотвествующие эталонные измерительные приборы показанные в приложении a, приложении и
Приложение f без применения несвоевременного forcc
Для других типов штепсельных вилок, любое искажение после того как минута 5 будет таким которое не предотвратит
штепсельная вилка будучи введенным в соотвествующий гнезд-выход без применения несвоевременной силы.
ConformsTo
3112:2011 +A2 AS/NZS: статья 2012 2.13.9.1
Спецификации
Сила: 18±1N
Упорядочение информации

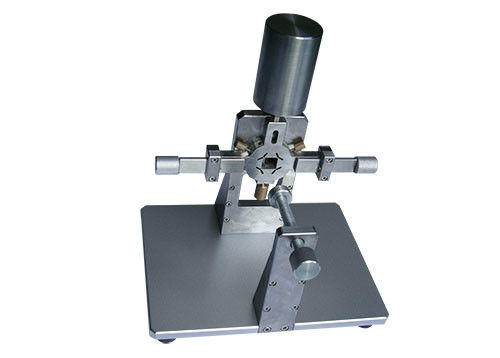

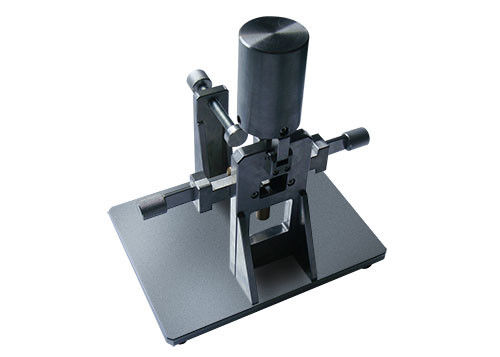

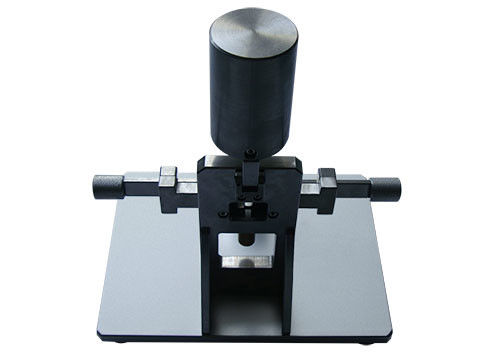

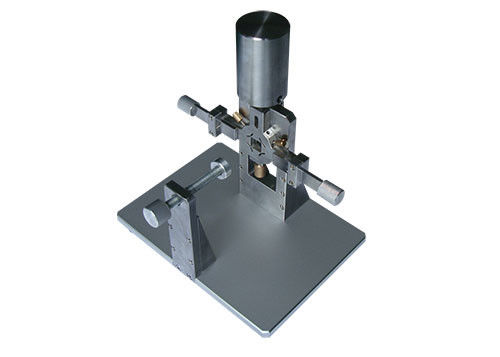

Прибор теста для теста AS/NZS 3112 движения штыря
