| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| Высокий свет: | Датчик муфты выхода гнезда штепсельной вилки,Датчик муфты AS/NZS 3112 |
||

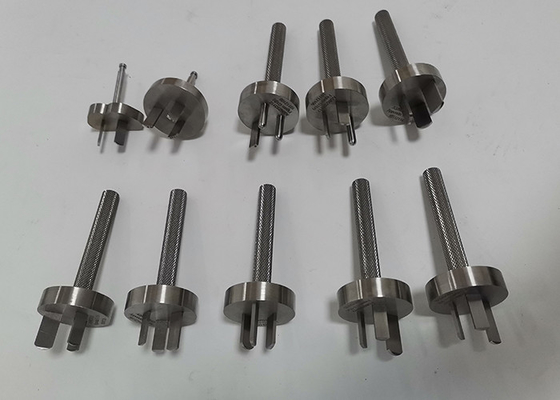

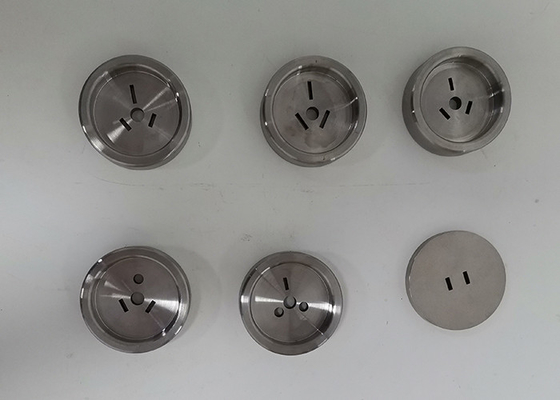

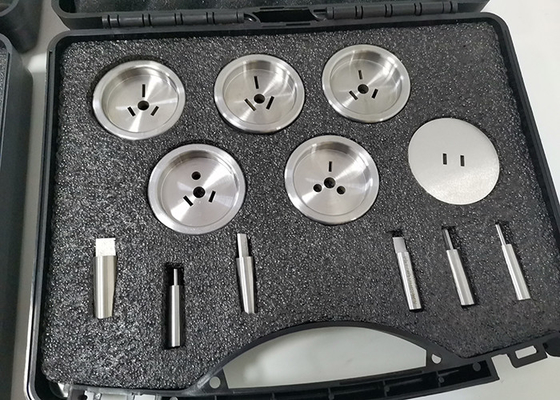

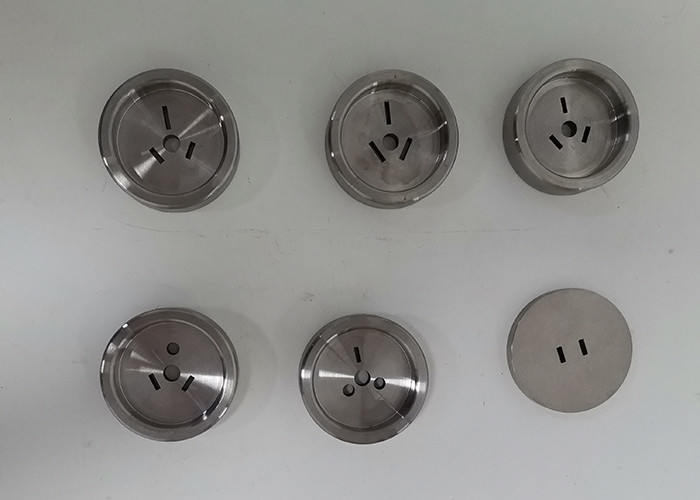

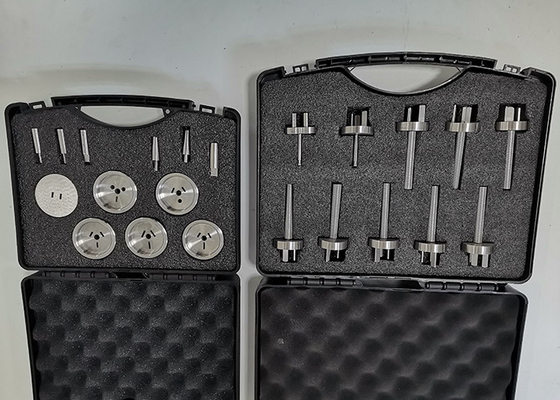

Штепсельные вилки австралийских/Новой Зеландии стандартные, гнезд-выходы и датчики муфт
1. Применение:
Этот датчик теста штепсельной вилки и гнезда главным образом использован для того чтобы испытать и проверить соответствуют ли структура и размер штепсельных вилок и гнезд стандартам AS/NZS 3112. И индустрии главной программы электроника, электроприборы, штепсельные вилки и гнезда и другие подобные области.
2. Особенности:
Размеры датчика, допуски, материал, твердость, шероховатость поверхности соответствуют требованиям к стандартов;
Материальная твердость больше чем 50HRC; Материальный коэффициент теплового расширения небольшой, размеры и допуски стабилизированы и надежны.
Соответствует:
AS/NZS 3112
Спецификация:
| Модель продукта | Стандарт | Название продукта |
| SC-A2-A1 | AS/NZS3112 FigureA1 | Оценка и размеры смоквы A1 датчика штепсельных вилок низшего напряжения (10A, 15A, 20A) |
| SC-A2-B1 | AS/NZS3112 диаграмма B1 | Оценка и размеры смоквы B1 датчика штепсельных вилок низшего напряжения |
| SC-A2-C1 | AS/NZS3112 диаграмма C1 | Во время нормального теста ввода заткните внутри смокву C1 (10A, 15A, 20A) |
| SC-A2-D1 | AS/NZS3112 диаграмма D1 | Во время нормального теста ввода заткните внутри смокву D1 (10A, 15A, 21A) |
| SC-A2-E1 | AS/NZS3112 диаграмма E1 | Настоящий ломая тест /Test штепсельной вилки теста повышения температуры с латунными штырями в смокве E1 |
| SC-A2-F1a | AS/NZS3112 диаграмма F1 | Оценка и размеры смоквы F1 датчика штепсельных вилок низшего напряжения (a) Приложения F |
| SC-A2-F1b | AS/NZS3112 диаграмма F1 b | Оценка и размеры смоквы F1 датчика штепсельных вилок низшего напряжения (b) Приложения F |
| SC-A2-G1a | AS/NZS3112 диаграмма G1 | Во время нормального теста ввода заткните внутри смокву G1 (a) приложения g |
| SC-A2-G1b | AS/NZS3112 диаграмма G1 b | Во время нормального теста ввода заткните внутри смокву G1 (b) приложения g |
| SC-A2-X1 | Диаграмма 3,1 abc AS/NZS 3112 | Глубина датчика Не-контакта контакта в смокве 3,1 a потому что c |
| SC-A2-X2 | Диаграмма 3,1 статья 3.3.4 AS/NZS 3112 abc | Глубина контакта контактирует датчик в смокве 3,1 a потому что c |
| SC-A2-X3 | Диаграмма 3,1 a AS/NZS 3112 | Контактируйте датчик в смокве 3,1 a (лезвии 1.58×6.2mm металла, длине 12.60mm) |
| SC-A2-X4 | Диаграмма 3,1 b AS/NZS 3112 | Контактируйте датчик в смокве 3,1 b (лезвии 1.58×8.93mm металла, длине 12.60mm) |
| SC-A2-X5 | Диаграмма 3,1 c AS/NZS 3112 | Контактируйте датчик в смокве 3,1 c (штыре металла: Ф4.7mm, длина 12.60mm) |
| SC-A2-X6 | Диаграмма 3,6 AS/NZS 3112 | Тест боковой смоквы 3,6 тензометрического датчика |
| SC-A2-X7 | Диаграмма 3,7 AS/NZS 3112 | Тест боковой смоквы 3,7 тензометрического датчика |
| SC-A2-X8 | Диаграмма 2,1 a1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a1) 10A |
| SC-A2-X9 | Диаграмма 2,1 a1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a1) 15A |
| SC-A2-X10 | Диаграмма 2,1 a2 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (a2) |
| SC-A2-X11 | Диаграмма 2,1 b AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (b) |
| SC-A2-X12 | Диаграмма 2,1 c AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (c) |
| SC-A2-X13 | Диаграмма 2,1 d1 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (d1) |
| SC-A2-X14 | Диаграмма 2,1 d2 AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (d2) |
| SC-A2-X15 | Диаграмма 2,1 f AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (f) |
| SC-A2-X16 | Диаграмма 2,1 g AS/NZS 3112 | Штепсельная вилка теста с латунными штырями в диаграмме 2,1 (g) |
| SC-A2-X17 | Статья 3.3.2 AS/NZS 3112 | Датчик штыря 1.5N теста 6.20mm x 1.58mm |
| SC-A2-X18 | Статья 3.3.2 AS/NZS 3112 | Датчик штыря 2N теста 6.20mm x 1.58mm |
| SC-A2-X19 | Статья 3.3.2 AS/NZS 3112 | Датчик штыря 3N теста 6.20mm x 1.58mm |
| SC-A2-X20 | Диаграмма 2,1 AS/NZS 3112 | Джиг теста |
| SC-A2-X21 | Статья 2.13.8 AS/NZS 3112 | Деревянная устанавливая коробка в диаграмме 2,9 |
| SC-A2-X22 | Статья 2.13.8 AS/NZS 3112 | Pin зажимая блок в диаграмме 2,10 a, b, c |
| SC-A2-X23 | Статья 3.6.3 AS/NZS 3112 | доработанный датчик приложения d (диаметр изменил до 43.2mm) |
| SC-A2-X24 | Статья 3.14.2 AS/NZS 3112 | металлическое приложение H90mm x W60mm xD40mm с отверстием отладки |
| SC-A2-X25 | Статья 2.2.3 AS/NZS 3112 | Форма штыря в диаграмме 2,3 |
