Измерять штепсельной вилки UL498 и гнезда калибрует для удерживания лезвий испытывает

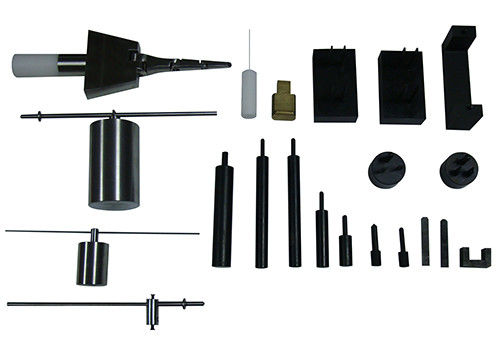

Список датчика:
НЕТ. | Название продукта | Стандартная диаграмма | Модель |
|---|
Старая версия | Новая версия |
|---|
| 1 | Суставной зонд со стопом сети | Диаграмма 9,1 | Диаграмма 9,1 | U8-F91 |
| 2 | Зонд | Диаграмма 10,1 | Диаграмма 10,1 | U8-F101 |
| 3 | Плоский зонд | Диаграмма 31,1 | Диаграмма 31,1 | U8-F311 |
| 4 | Штепсельная вилка ссылки | Диаграмма 69,1 | Диаграмма 73,1 | U8-F691 |
| 5 | Типичный прибор теста | Диаграмма 69,2 | Диаграмма 73,2 | U8-F692 |
| 6 | Неправильные лезвия теста ввода | Диаграмма 94,1 | Диаграмма 98,1 | U8-F941 |
| 7 | Штепсельная вилка теста | Диаграмма 105,1 | Диаграмма 109,1 | U8-F1051 |
| 8 | Лезвие теста | Диаграмма 105,2 | Диаграмма 109,2 | U8-F1052 |
| 9 | Приспособление теста штепсельной розетки | Диаграмма 118,1 | Диаграмма 122,1 | U8-F1181 |
| 10 | Нажима инструмент вне | Диаграмма 118,3 | Диаграмма 122,3 | U8-F1183 |
| 11 | Мост | Диаграмма 118,5 | Диаграмма 122,5 | U8-F1185 |
| 12 | Штырь a теста | Диаграмма 119,1 | Диаграмма 123,1 | U8-F1191 |
| 13 | Штырь b теста | Диаграмма 119,2 | Диаграмма 123,2 | U8-F1192 |
| 14 | штырь земли 57g | Диаграмма 119,3 | Диаграмма 123,3 | U8- F1193 |
| 15 | штырь земли 113g | Диаграмма 119,4 | Диаграмма 123,4 | U8- F1194 |
| 16 | Штырь теста No.14AWG | Диаграмма 129,2 | Диаграмма 133,2 | U8-F1292 |
| 17 | Небольшой зонд теста | Диаграмма 132,1 | Диаграмма 136,1 | U8-F1321 |
| 18 | Приспособление для теста безопасностью собрания | Диаграмма 144,2 | Диаграмма 165,2 | U8-F1442 |
| 19 | Стандартный штырь зазмеления | Диаграмма SD 5,1 | Диаграмма SD 5,1 | U8-SD51 |
| 20 | Стандартный штырь зазмеления | Диаграмма SD 13,1 | Диаграмма SD 13,1 | U8-SD131 |
| 21 | Сверхразмерный штырь зазмеления | Диаграмма SD 13,2 | Диаграмма SD 13,2 | U8-SD132 |

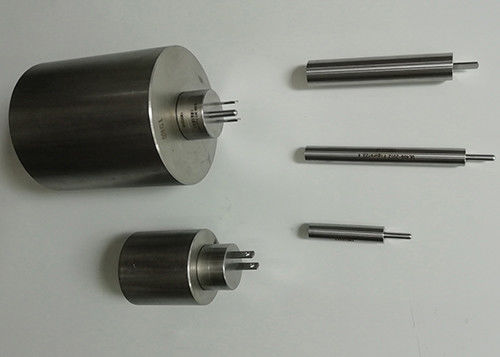

UL498-2012 вычисляют 109,1 1
UL498-2012 вычисляют 109,1 1

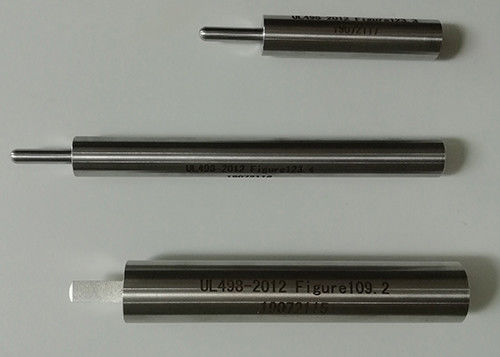

UL498-2012 вычисляют 109,2 1
UL498-2012 вычисляют 123,3 1
UL498-2012 вычисляют 123,4 1
Удерживание 109 лезвий испытывает
109,1 a полное или сдержанная штепсельная розетка имея конфигурацию 5-15R, 5-20R, 6-15R, или 6-20R будут
подверганный к удерживанию теста лезвий описанному в этом разделе.
Исключение: Штепсельная розетка имея конфигурацию 1-15R, 5-15R, 5-20R, 6-15R, или 6-20R и не
полный или сдержанный тип может вместо подвергнуться к удерживанию штепсельных вилок испытывает, распределяет 114.
109,1 пересматриванное 16-ое ноября 2012
109,2 штепсельные розетки имея выходят из атаки плата, обеспечиванный, который извлекли из одного nonidentified терминала
подвергнуться до 10 подготовляя циклов ручных ввода и разведения эталонного измерительного прибора, см.
Диаграмма 109,1. Каждый из 6 приборов быть испытанным. Датчик быть установленным как выделено в таблице 109,1.
Сила приложила для того чтобы ввести датчик для любых подготовляя циклов нет превысить 40 lbf (178 n).
Датчик иметь размеры показанные в диаграмме 109,1 но нет иметь отверстия в наружных концах
лезвий.
Диаграмма 109,1 датчик теста
ПРИМЕЧАНИЯ
1) Лезвия будут сделаны из стали инструмента, твердости C58 Rockwell к C60.
2) Все острые края извлекутся к радиусу 0,016 до 0,020 дюймов. Концы всех плоских лезвий скошенных как показано в конце
деталь лезвия.
3) Поверхности лезвия не превысят молотилку финиша 32 микродюймов в перпендикуляре направления к главной оси. Финиш быть
определенный визуально используя сравнительный метод и оптически увеличение 10 x.
4) Все положения отверстия лезвия расположены на оси лезвий.
5) R обозначает радиус. Все размеры в дюймах.
6) Плоские положения лезвия будут доработаны для того чтобы одеть конфигурации 5-20 и 6-20.
Конфигурации датчика теста таблицы 109,1 для подготовлять
Прибор под но. датчика теста теста испытанных приборов
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109,3 эталонный измерительный прибор быть установленным как показано в таблице 109,2 используя линию лезвия снаружи
отверстия и с заземляя лезвием извлекли. Датчик после этого быть введенным в штепсельную розетку и a
статические 3 lbf (n 13,3) (включая вес датчика), который клонит извлечь датчик из
штепсельная розетка, быть приложенным на период 1 минуты в нормальном направления к самолету стороны
штепсельная розетка. Не будет смещение больше чем 0,079 дюймов (2 mm) датчика.
Таблица 109,2
Конфигурации датчика теста для испытывать удерживания
Прибор под но. датчика теста теста испытанных приборов
5-15R 1-15P или 5-15Pa 6
5-20R 1-15P или 5-15Pa 3
5-20Pa 3
6-15R 2-15P или 6-15Pa 6
6-20R 2-15P или 6-15Pa 3
2-20P или 6-20Pa 3
датчик теста имея зазмеление лезвия извлек.
109,4 эталонный измерительный прибор быть установленным как показано в таблице 109,3 используя линию лезвия с отверстиями
в конце и с заземляя лезвием на месте. Датчик после этого быть введенным в штепсельную розетку и
сила приложенная в нормальном направления к самолету стороны штепсельной розетки которая клонит извлечь
датчик. Статическая сила необходима, что разделила датчик не превысит 15 lbf (67 n) (включая вес
датчика).
109.2. Каждая линия контакт будет способна на выдерживать на 1 минута статический 0,5 lbf (2,2 n) приложенного к
лезвие теста в нормальном направления к самолету стороны образца и в направлении которое клонит
извлечь лезвие теста, когда лезвие теста полно будет введено в отверстие контакта. Там не будут
смещение больше чем 0,079 дюймов (2 mm) лезвия теста.
Диаграмма 123,3
штырь земли 2 oz (57 g)
Материал: Pin-сталь, твердость C58 Rockwell к C60.
Отрегулируйте – холоднокатаную сталь
ПРИМЕЧАНИЯ
1) Земной штырь быть прикрепленным отрегулировать в твердом образе.
2) Длина не определила. Полный вес 2 oz инструмента (57 g).
3) Ось лезвия и ось ручки, должны совместить концентричность и выравнивание осей 0,006 максимумов на подсказке штыря.
4) Поверхности лезвия не превысят молотилку финиша 32 микродюймов в перпендикуляре направления к главной оси.
Финиш подлежащий определению визуально используя сравнительный метод и оптически увеличение 10 x.
Диаграмма 123,4
штырь земли 4 oz (113 g)
Материал: Pin-сталь, твердость C58 Rockwell к C60.
Отрегулируйте – холоднокатаную сталь
ПРИМЕЧАНИЯ
1) Земной штырь быть прикрепленным отрегулировать в твердом образе.
2) Длина не определила. Полный вес 4 oz инструмента (113 g).
3) Ось лезвия и ось ручки, должны совместить концентричность и выравнивание осей 0,006 максимумов на подсказке штыря.
4) Поверхности лезвия не превысят молотилку финиша 32 микродюймов в перпендикуляре направления к главной оси.
Финиш подлежащий определению визуально используя сравнительный метод и оптически увеличение 10 x.
Применение:
Оборудование Shice предлагает широкий диапазон датчика для того чтобы соотвествовать самые общие включая те от IEC, EN, UL, DIN, VDE и других. Такие стандарты требуют проверки размера & определение etc. эти датчики построено от старшей нержавеющей стали и соотвествующей стали с твердостью по крайней мере 52-58 HRC и шершавостью согласно стандарту для требования. Каждый датчик поставлен с сертификатом тарировки.
Соответствует:
UL498
