Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарты: | Диаграмма 2,8 AS/NZS 3112 | Имя: | Приложение силы для пробы на изгиб Pin |
|---|---|---|---|
| Функция: | Для испытания на изгиб штифта в Австралии и Новой Зеландии | Расстояние двинуло от пункта применения: | 7,5 ±0.3 mm |
| Размеры: | W*D*H=350mm *250mm* 140mm | Вес: | о 15кг |
| Пункт применения силы от стороны штепсельной вилки: | 14 ±0.5 mm | Время штырей будет испытано: | 20 полных циклов |
| Высокий свет: | Диаграмма 2,8 тестер гнезда штепсельной вилки,Тестер гнезда штепсельной вилки 15KG |
||

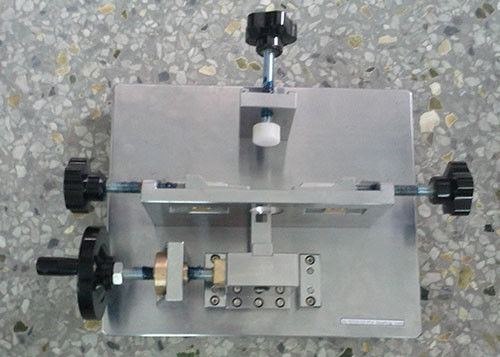

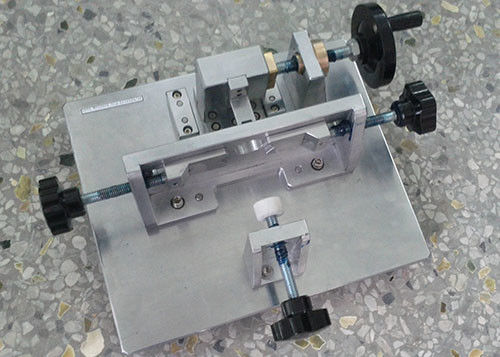

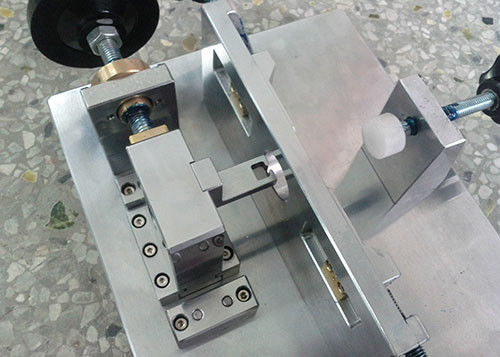

Вычисляйте приложение силы 2,8 для КАК пробы на изгиб Pin/NZS 3112
| Диаграмма 2,1 | размеры штепсельных вилок |
| Диаграмма 2,2 | прибор для изгибать тест |
| Диаграмма 2,3 | форма штыря |
| Диаграмма 2,4 | размеры изоляции на изолированных штырях в реальном маштабе времени |
| Диаграмма 2,5 | прибор теста давления для изоляции на изолированных штырях штепсельной вилки на высокой температуре |
| Диаграмма 2,6 | прибор теста удара для изоляции на изолированных штырях штепсельной вилки на низкой температуре |
| Диаграмма 2,7 | прибор испытания на абразивное изнашивание для изоляции на изолированных штепсельных вилках штыря |
| Диаграмма 2,8 | приложение силы для пробы на изгиб штыря |
| Диаграмма 2,9 | установка штепсельной вилки для теста повышения температуры |
| Диаграмма 2,10 | штырь зажимая блок для теста повышения температуры |
Применение
Все flatpins штепсельных вилок расклассифицированных до и включенных 15 a подвергнутся к пробе на изгиб штыря.
Будут испытаны 3 штепсельной вилки образца, который не подвергли ко всем предыдущим тестам следующим образом:
Штыри ofassembled штепсельные вилки будут испытаны путем зажимать штепсельную вилку в твердом держа blockand придавая гнуть силу, как показано в диаграмме 2,8, к штырю под тестом.
Штыри будут прямо в начале теста. Если любое сомнение о thestraightness штыря, то будет проверено соотвествующим gaugeshown штепсельной вилки в приложениях a, b или F.

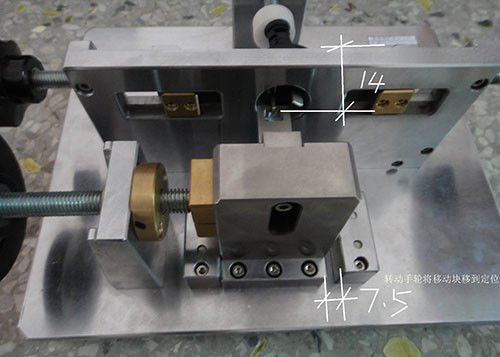

Пункт применения силы будет 14 ±0.5 mm от стороны штепсельной вилки.
Направление силы находится вдоль линии параллели к стороне штепсельной вилки.
Активные и нейтральные штыри принудятся к центроиде штепсельной вилки и после этого назад к отправной точке. На первой штепсельной вилке образца, любой штырь земли будет, который принудили butin одно направление только и после этого принуженный назад к отправной точке. На штепсельной вилке secondsample, любой штырь земли принудится в противоположном направлении к thatused для испытывать первую штепсельную вилку образца. На третей штепсельной вилке образца, любое pinshall земли принуждалось в направлении которое дало наименьшее favourableresult во время испытывать первых 2 штепсельных вилок образца.
Distancemoved от пункта применения будет 7,5 ±0.3 mm, и после этого shallbe штыря, который принудили назад к отправной точке. Любая „весна-назад“ проигнорирована.
Travelfrom отправная точка к конечному моменту (7,5 mm) и назад к точке отсчета один цикл (т.е. один цикл 2 отдельных движения).
Скорость отклонений будет максимумом 50 mm/s, без преднамеренной задержки между последовательными движениями внутри каждый цикл.
Интервал между последовательными циклами будет минимум 10 S.
Цикл durationof одного будет максимумом 60 S.
Штыри будут испытаны для 20 полных циклов.
ConformsTo
3112:2011 +A2 AS/NZS: диаграмма 2012 2.13.7.2 статьи 2,8
Спецификации
A. Пункт применения силы будет 14 ±0.5 mm от стороны штепсельной вилки.
B. Расстояние двинуло от пункта применения будет 7,5 ±0.3 mm
C. Размер: W*D*H=350mm *250mm* 140mm
D. Вес: О 15KG
Упорядочение информации
Прибор теста для пробы на изгиб AS/NZS 3112 штыря
