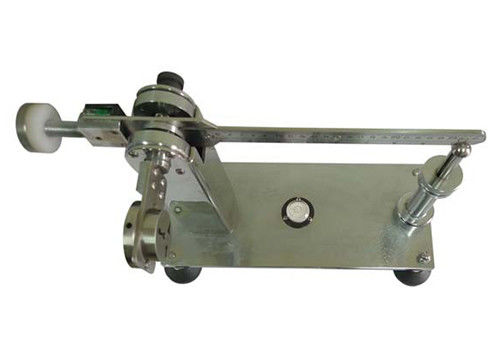

Прибор теста баланса вращающего момента тестера гнезда штепсельной вилки IEC60884

IEC60065 вычисляют 11 прибор теста баланса вращающего момента выхода гнезда

Технические параметры:

Информация о продукте:

Тестер вращающего момента штепсельной вилки соответствует стандарту IEC60065 диаграммы 11.

Оно для проверки использовано ли механический стресс который происходит когда сразу вставляемое оборудование с вставкой штыря штепсельной вилки нормально в гнездо в необходимом ряде.

Прибор обеспеченный со штырями запланированными быть введенным в фиксированные гнезд-выходы не наведет несвоевременное напряжение на этих гнезд-выходах.
Балансирный рычаг осей прибора теста о горизонтальной оси через оси трубок контакта гнезд-выхода на расстоянии 8 mm за стороной захвата гнезд-выхода.
С прибором не в захвате, балансирный рычаг в уравновешении, стороне захвата гнезд-выхода находясь в вертикальном положении.
После того как прибор был включен, вращающий момент, который нужно приложить к гнезд-выходу для поддержания своей стороны захвата в плоскости вертикальное определен положением веса на балансирном рычаге.

Вращающий момент не превысит 0,25 Nm.

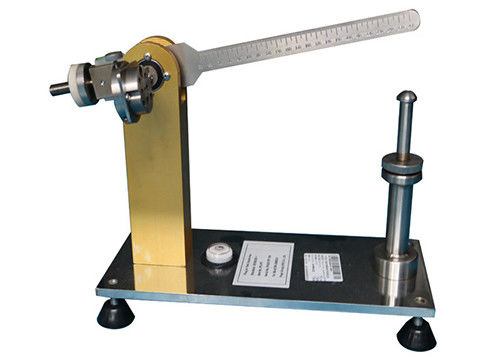

Структура

1 – балансировочный груз

2 – измеряя пузырь

3 – ровный пузырь

4 – измеряя вес

5 – винт высоты регулированный

6 – штанга поддержки

Испытывая шаги

1. Положите прибор на ровную таблицу, и отрегулируйте прибор к горизонтальному.
2. Повисните 4 - измеряя вес на перекладине баланса, и регулирует 5 – винт высоты регулированный, сделайте перекладину баланса в горизонтальном. Когда перекладина баланса в горизонтальном, воздушный пузырь 2 – ровный пузырь в центральном положении.

3. Извлеките 4 - измеряя вес, регулирует 1 – положение балансировочного груза, сдержите перекладину баланса в горизонтальном положении. И сделайте перекладину баланса держать расстояние около 1mm до 6 - штанга поддержки.

4. Установите образец теста на прибор, затяните винт. Теперь перекладина баланса вверх.

5. Повисните 4 - измеряя вес на перекладине баланса. Отрегулируйте положение 4 - измеряя вес, записывает положение где сделать уровень перекладины баланса, воздушный пузырь 2 – измеряя пузырь в центральном положении, перекладина баланса держите расстояние 1mm до 6 - штанга поддержки. Скажите обнаруженное местонахождение положение на 10.3cm.

6. Измерение вращающего момента

   (1) соотвествующий вес повешен в более низком масштабе.

   (2) движение вес медленно до тех пор пока перекладина баланса не находится в горизонтальном государстве.

7. Вращающий момент образца приложенного к гнезду: Вес значения масштаба x

   Например: Вращающий момент: 0.12mX2.5N=0.3Nm

8.
