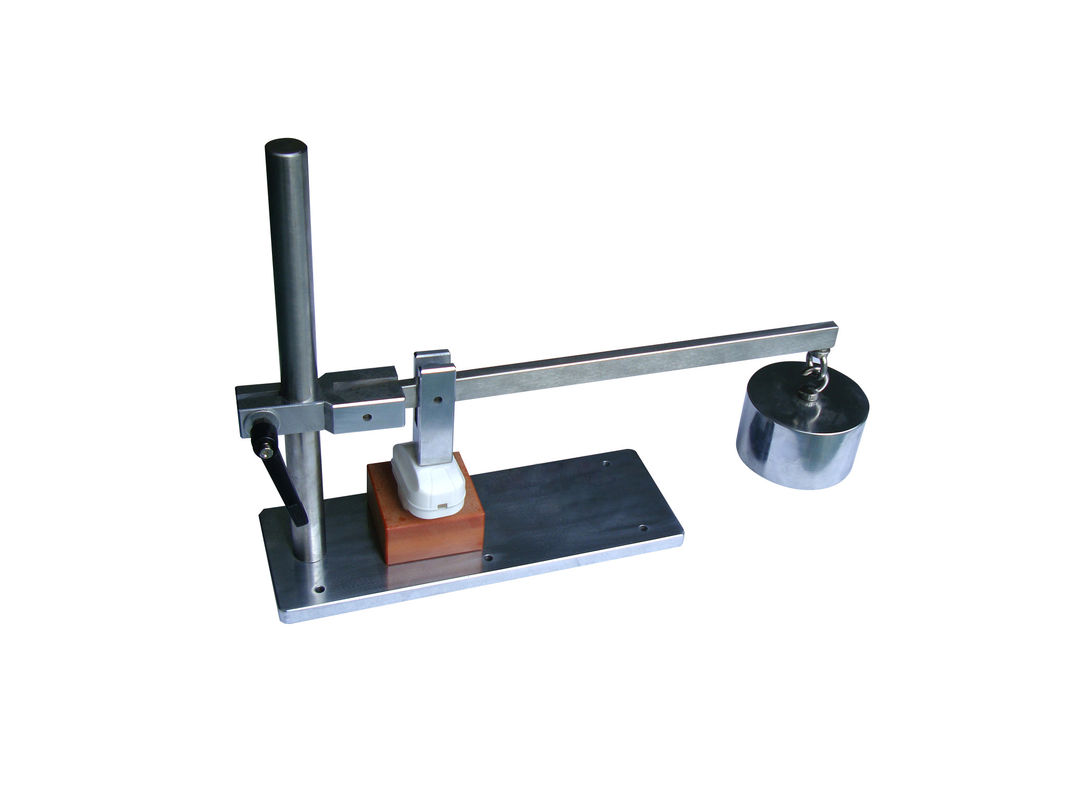

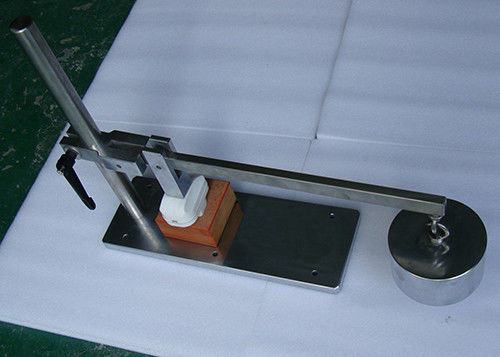

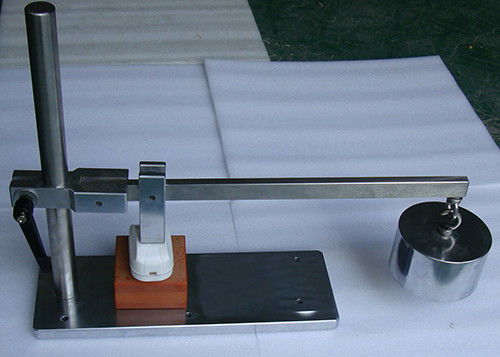

Прибор теста прочности жизнерадостных крышек механический

Прибор для механического испытания прочности по жизнерадостные крышки Fig2 BS1363

Технические параметры:

Внедрение продукции:

Прибор соответствует BS1363-1: статья 2018 9, диаграмма 2.

Жизнерадостные доступные внешние поверхности гнезд-выходов так будут конструированы и будут построены что собиранный и связанный проволокой как в нормальной пользе, никакой риск что, в результате несвоевременного давления, части в реальном маштабе времени смогли прорезать доступные внешние поверхности или стать так размещанный об уменьшите creepage и зазоры под теми уступанными статья 8.

Дизайн прибора будет такой что устойчивую силу 230-240N можно приложить к тем местам где возможность отказа существует, силе будучи прикладыванной через блок испытательного давления металла.

Каждый образец подвергнется к силе на каждом выбранном месте в свою очередь. Во время каждого приложения силы, напряжение тока теста 2 000 V ±60 v 50 Hz существенно синусоидальной формы волны приложен для 60-65s между всеми частями в реальном маштабе времени скрепило совместно и блок испытательного давления металла.

Во время теста никакие flashover или нервное расстройство не произойдут. Тестер гнезда штепсельной вилки

После теста не будет возможно касаться частям в реальном маштабе времени с тестом 11 61032:1998 EN BS приложил с силой 28-30N.

Для получения более подробной информации, пожалуйста см. уместный стандарт.

Доступность 9 частей в реальном маштабе времени

9,1 части в реальном маштабе времени штепсельных вилок не будут доступны когда штепсельные вилки будут связаны проволокой как в нормальной пользе и полностью

захват в соответствуя гнезд-выходе.

9.1.1 соответствие будет проверено применением зонда 12 теста 61032:1998 EN BS приложило с a

сила n с rewirable штепсельными вилками приспособленными с гибким шнуром 2 ядров как уступано таблица 24 6500:2000 BS

и non-rewirable штепсельные вилки как поставлено.

9,2 штепсельные вилки будут конструированы и будут построены для защиты потребителя против случайного контакта с в реальном маштабе времени

части во время ввода или разведения штепсельных вилок.

9.2.1 соответствие будет доказано путем удовлетворять габаритные и калибруя требования этого

Часть BS 1363.

9,3 жизнерадостные крышки штепсельных вилок так будут конструированы и будут построены что собиранный и связанный проволокой как внутри

нормальная польза, там никакой риск что, в результате несвоевременного давления, части в реальном маштабе времени смогли прорезать крышку или

станьте так размещанный об уменьшите расстояния между электродами по поверхности диэлектрика и зазоры под теми уступанными статья 8.

9.3.1 соответствие будет проверено следующим тестом (показан пример соответствующего прибора

в диаграмме 2).

Дизайн прибора будет такой что устойчивую силу 240 n можно приложить к тем местам

где возможность отказа существует, сила будучи прикладыванным через блок испытательного давления металла как

показанный в диаграмме 2.

Каждый образец подвергнется к силе на каждом выбранном месте в свою очередь. Во время каждого приложения силы,

напряжение тока теста 2 000 v ± 60 v 50 Hz существенно синусоидальной формы волны приложено для s между всеми

части в реальном маштабе времени скрепили совместно и зарытый блок испытательного давления.

Во время теста никакие flashover или нервное расстройство не произойдут.

После теста не будет возможно касаться частям в реальном маштабе времени с тестом 11 61032:1998 EN BS приложил с a

сила N.

9,4 где штепсельная вилка поставлена приспособленный с гибким шнуром, наружный конец такого собрания будет

помещенный в изолируя материал.

ЗАМЕТЬТЕ это не применяет к собраниям поставленным к изготовителям оборудования для внесения в их оборудование.

9.4.1 соответствие будет проверено осмотром.
