Оборудование для испытаний кабеля IEC60540

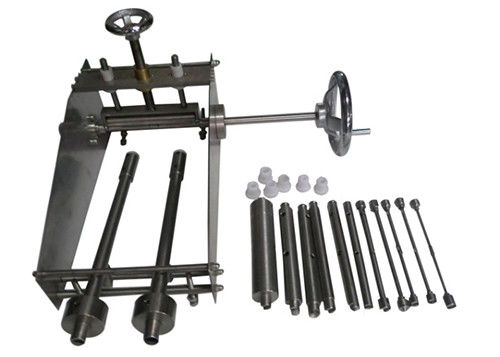

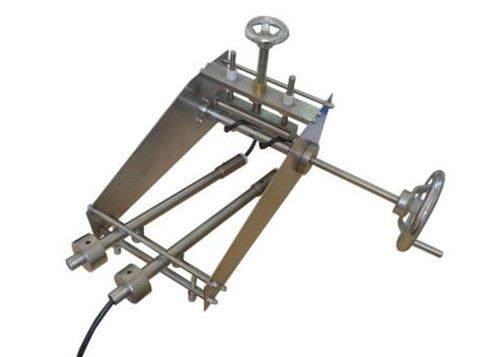

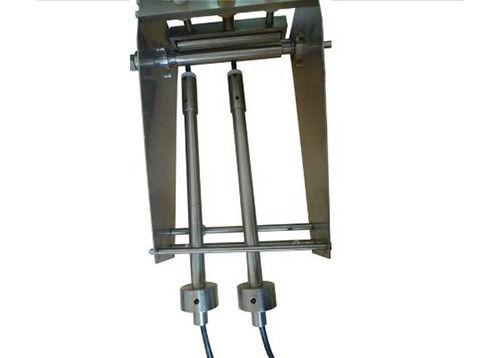

Прибор пробы на изгиб в холодном состоянии IEC60811 для испытательного оборудования изолируя кабеля

Прибор пробы на изгиб подтверждает к:

IEC60540

Стандарт IEC60811

Информация о продукте:

Машина пробы на изгиб в холодном состоянии использована для испытания морозостойкости изгибанием кругового ядра провода изоляции диаметр которого небольшой и

в форме участк ядр провода изоляции которое нельзя использовать для гантели.

Прибор будет держаться в холодильнике перед и в течение тестом.
Диаметр дорна находится между 4 и 5 раз диаметром из (см. ниже) части теста.

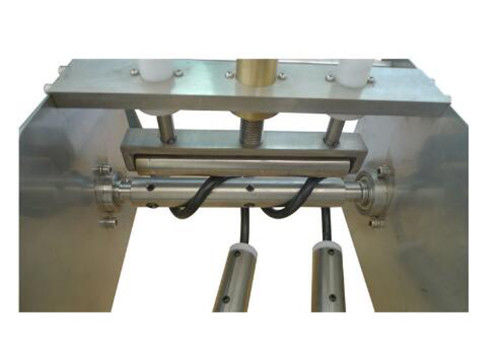

Дорн равномерно будет вращан по норме одна революция в около 5 s и число поворотов будет как замечено в следующей таблице.

Технические параметры:

1. Диаметр образцов: 2.5~12.5㎜

2. Диаметр трубы: 3,4,5,6,7,8,9,10,12,14,16 (mm)

3. Диаметр бара теста: 9,6, 12,5, 16,20,25,31.5, 40,50 (mm)

Условие испытаний:

Диаметр дорна находится между 4 и 5 раз диаметром из части теста.

Стандарт оборудует с дорном: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Скорость вращения: 5S/поворот, ручной контроль

Диаметр трубы: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, каждая из 2 частей

Образец теста: Кабели с общим диаметром до и включая 12,5 mm, или для плоских кабелей,

размер главной оси до и включение 20 mm.
