Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарт ссылки: | Диаграмма 11 IEC 60884 | Скорость теста: | (10±2) р/мин |
|---|---|---|---|
| рабочие станции: | 2 рабочей станции | Высота теста: | 260, 280, 300, 320mm (регулируемое) |
| Вращая радиус: | 35мм | Вращая вес: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Вытягивать вес: | 30N, 40N, 50N, 60N каждое для 2 частей | Диаметр отверстия втулки: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, каждое для 2 частей |
| Высокий свет: | Прибор теста IEC60884,прибор теста 40N,машина закрепного винта 60N растяжимая |
||

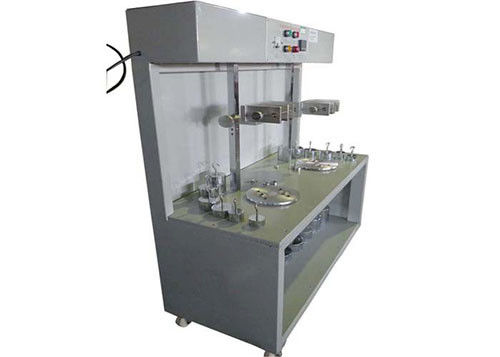

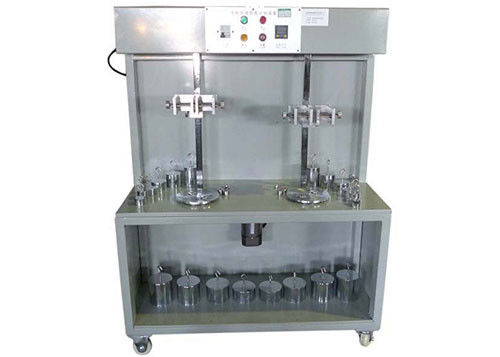

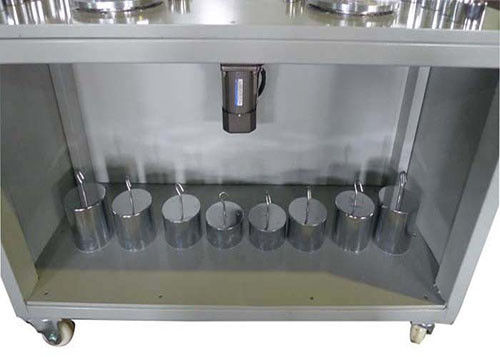

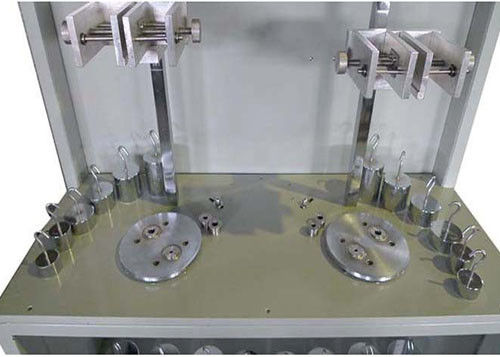

Прибор теста IEC60884 Fig11 для проверки повреждения к проводникам
Детали продукта:
Эта испытывая машина также вызвана прибором теста для проверять степень повреждения провода который подтверждает к много стандартов как IEC60884-1 диаграмма 11 статьи 12.3.10, IEC60669 и так далее. Это соответствие использовано для судить ли дизайн и структура терминала закрепного винта корреспондентски с требованием не сверх-повреждения к проводу. Кроме того, оно также использован для проверки ли терминал закрепного винта может принести стресс в течение процесса нормального использования. Испытывая времена можно заранее поставить перед тестом, и соответствие останавливает автоматически с сигналом тревоги когда испытывая времена достигаются.
Технические параметры:
| Деталь | Параметры |
| Электропитание | AC220V, 50Hz |
| Скорость теста | (10±2) r/min |
| Ряд таймера | 0-99 часов 59 минут |
| Рабочие станции | 2 рабочей станции |
| Высота теста | 260, 280, 300, 320mm (регулируемое) |
| Вращая радиус | 35mm |
| Вращая вес |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, каждое для 2 частей |
| Вытягивать вес | 30N, 40N, 50N, 60N каждое для 2 частей |
| Диаметр отверстия втулки |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, каждое для 2 частей. |
| Размеры | 1110mmX405mmX1320mm. |
| Экологические требования | 0 | 40℃, относительная влажность ≤80%. |
Значения для изгибать под тестом механической нагрузки для медных проводников
| Номинальная площадь поперечного сечения проводника (² mm) | Диаметр отверстия втулки (mm) | Высота (mm) | Масса для проводника (kg) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
| 25,0 | 13,0 | 300 | 4,5 |
| 35 | 14,5 | 320 | 6,8 |
|
|||
Обслуживание и меры предосторожности:
1. Втулка и вес должны быть сдержаны чистый и сухой в не-работая времени, при необходимости, покрашенном с маслом и уплотнением.
2. Нося части должны быть смазаны периодически, и весь блок должен быть сдержан чистый.
3. Внимание оплаты к безопасности нося тяжелые весы.
