Подробная информация о продукте:
Оплата и доставка Условия:
|
| Стандарты: | Диаграмма 2 IEC 61032 | Тип: | Зонд пальца теста IEC |
|---|---|---|---|
| Материал: | Нержавеющая сталь и нейлон | Длина пальца: | 80±0.2mm |
| Knurled диаметр пальца: | 12mm | Диаметр водораспределительной стенки: | 50mm |
| Длина водораспределительной стенки: | 100mm | Толщина дефлектора: | 20mm |
| Высокий свет: | зонд b iec 61032 30N,30N зонд b iec 61032,стандартный палец теста 10N |
||
IEC61032 диаграмма 2 палец теста b зонда теста стандартный обстреливает анти- удар током с тягой 10N 20n 30n
Спецификация и технические параметры:
| Параметры /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |

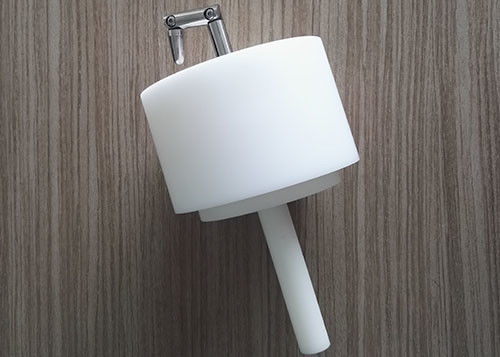

| Имя | Стандартный палец теста | Круговой палец теста дефлектора | Большой палец теста дефлектора | Стандартный палец теста с силой |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | сила 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Информация о продукте:
Это палец теста точности сделанный в соответствии с много стандартов любит
Диаграмма 2 IEC 61032,
IEC60950 диаграмма 2A,
IEC60884,
IEC60335,
UL507,
и UL1278 диаграмма 8,4.

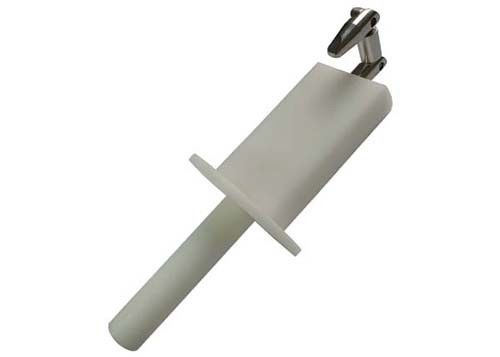

Этот зонд запланирован проверить основную защиту против доступа к опасным частям. Он также использован для проверки защиты против доступа с пальцем. Этот зонд пальца теста состоит из то же самое, палец, основание и изолированная ручка которая имитирует характеристики человеческой руки. Он имеет 2 передвижных соединения, которое можно изогнуть на 90°.
Применение:
части соединения 1.The пальца теста не могут касаться частям в реальном маштабе времени или опасным частям, и водораспределительная стенка 50mm-20mm не может войти в.
2.In требования к теста предотвращения от причаливать к опасным частям, зонд теста b зонда к с тяге 10±3N. Продукт без силы должен быть использован с пушпульными силомерами.
3.In тест против удара током, проводка, конфигурация и сила и прибор указания необходимо. Поверните на силу испытанного образца, и приложите соответствуя силу для того чтобы определить соединена ли линия зазмеления (3 вставки).
соединения 4.Both позволят движение в плоскости такое же и такое же направление через угол 90° с 0° к допуску +10°
Этот зонд запланирован проверить основную защиту против доступа к опасным частям.
Оно также использовано для проверки защиты против доступа с пальцем.
Допуск на размерах когда никакой специфический допуск не дастся:
– на углах: 0
−10°
– на линейных размерах: до 25 mm: 0
− 0,05 mm; сверх 25 mm: ± 0,2 mm.

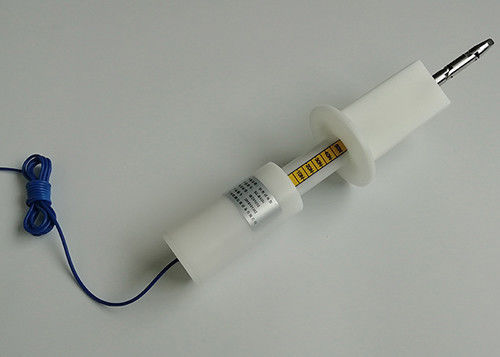

Ориентированный на заказчика: его можно использовать для анти--электрического ударного испытания оборудованный с pluggable штепсельными вилками банана и соединителем amphenol в конце ручки, или использованный для теста предохранения от приложения когда открытое продетое нитку отверстие M6 в конце ручки (соединенной с силомером тяги и нажима).
Использование
1. Части стандартного пальца теста совместной нельзя касаться с частями в реальном маштабе времени, или не может быть близко к опасным частям, и дефлектор 50mm-20mm не может войти в.
2. Тест предотвращения от опасных частей требует зонда b теста с тягой 10N±3N. Вообще для этого нужно работать с датчиком силы.
3. Анти--электрический удар требует работы с прибором эксперименту по зонда анти--удара: соединенный с прибором эксперименту по зонда анти--удара (40V-50V), обрабатывая тест согласно относительному стандарту, кольцо зуммера удар током пробудило. Осмотрите изображения ниже:
