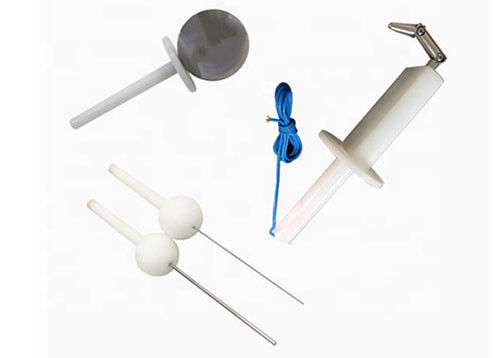

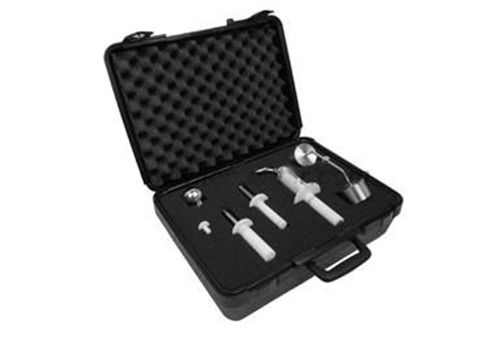

Набор зонда пальца теста IEC 60335

Набора зонда теста IEC 60335 прибор проверки безопасности стандартного электрический

Список:

Зонд a теста IEC60335

Спецификация:

Зонд IP1X зонд a /Test

1, согласно: IEC61032: /IEC60529 1997: 2001 и UL

2, зонд a IP1X (зонд a теста) необходимый прибор для домочадца и подобного электроприбора против теста предохранения от удара током.

Технические параметры:

1, диаметр шарика: 50mm

2, диаметр водораспределительной стенки: 45mm

3, толщина водораспределительной стенки: 4mm

4, диаметр ручки: 10mm

5, длина ручки: 100mm

6, согласно IEC61032 диаграмме 1 (зонд a теста), таблица 6

Применение:

1, сфера не может касаться частям в реальном маштабе времени или близко к опасным частям.

2, в испытывая требованиях держать близко к опасной части, шарику теста стальному без толкнутой потребности быть использованным с метром напряжения нажима, и стальному телу для потребности защитного покрытия примениться до 50 + 5 сил n (30 + 3 n)

IEC60335 стандартный зонд пальца теста

Стандартный зонд пальца теста/зонд пальца стандартного теста Knurled/зонд b теста/предохранение от IP2X зонд ранга

Технические параметры:

1, Knurled диаметр пальца: 12mm

2, Knurled длина пальца: 80mm

3, диаметр водораспределительной стенки: 50mm

4, длина водораспределительной стенки: 100mm

5According к: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, совместная часть зонда пальца стандартного теста Knurled не может касаться частям в реальном маштабе времени или близко к опасным частям, и водораспределительная стенка 50 mm к 20 mm не может войти в.

2, в предотвратить ударное испытание удара током, провода, приборы силы, и освещая приборы необходимо.

соединения 3Both позволят движение в плоскости такое же и такое же направление через угол 90° с 0° к допуску +10°

Этот зонд запланирован проверить основную защиту против доступа к опасным частям. Он также использован для проверки защиты против доступа с пальцем.

Допуск на размерах когда никакой специфический допуск не дастся:

– на углах: 0

−10°
– на линейных размерах: до 25 mm: 0

− 0,05 mm; сверх 25 mm: ± 0,2 mm.

Примечание: Зонд теста сделан продуктов нержавеющей стали точности, принять и положить вниз немножко при использовании, и обращает внимание обслуживание

Зонд c теста IEC61032 IP3X (зонд c теста)

Основное введение:

1, согласно: IEC61032: 1997/IEC60529: 2001 И UL

2, зонд c теста IP3X (зонд c теста) необходимый инструмент, который нужно продолжать защищая ударное испытание удара током домочадца и подобных электроприборов.

Технические параметры

1, длина зонда теста: 100mm

2, диаметр зонда теста: 2.5mm

3, диаметр сферы запруды: 35mm

4, диаметр ручки: 10mm

5, длина 100mm ручки

6, согласно IEC61032 диаграмме 3 (зонд c теста), таблица 6

Применение:

1, стандартный тест ссылается на совместную часть не может касаться частям в реальном маштабе времени или близко к опасным частям, и дефлектор циркуляра 35mm не может быть войти в.

2, в требовании к теста для предотвращения доступа к опасным частям, потребности зонда C/D теста быть с силой нажима 3±0.3N или 1±0.1N

Цель:

Этот зонд запланирован проверить основную защиту против доступа к опасным частям. Он также использован для проверки защиты против доступа с инструментом.

Примечание: Для без продуктов силы, угодите пользе с силомером.

Зонд d теста IEC61032 IP4X (зонд d теста)

Основное введение:

1, согласно: IEC61032: 1997/IEC60529: 2001 И UL

2, зонд d теста IP4X (зонд d теста) необходимый прибор для домочадца и подобного электроприбора против теста предохранения от удара током.

Технические параметры

1, длина зонда теста: 100mm

2, диаметр зонда теста: 1.0mm

3, диаметр сферы запруды: 35mm

4, диаметр ручки: 10mm

5, длина 100mm ручки

6, согласно IEC61032 диаграмме 4 (зонд d теста), таблица 6 GB/T4208-2008 (первое характерное цифровое 4/5/6)

Применение:

1, стандартный тест ссылается на совместную часть не может касаться частям в реальном маштабе времени или близко к опасным частям, дефлектор циркуляра 30mm не может быть войти в.

2, в требовании к теста для предотвращения доступа к опасным частям, потребность зонда d теста быть с тягой 1±0.1N
