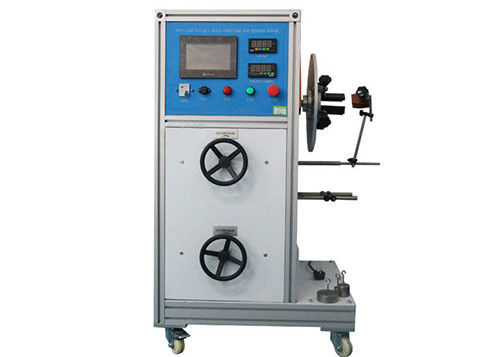

60RPM изгибая испытательное оборудование бытового прибора теста

Прибор отдельной станции для управления PLC теста бытовой техники изгибая

Стандарт:

Домочадец IEC 60335-1 и подобные электроприборы – безопасность – часть 1: Статья 23,3 общих требований, статья 25,14 и диаграмма 8, домочадец IEC 60335-2-23 и подобные электроприборы - безопасность - часть 2-23: Определенные требования для приборов на статья 11,101 кожи или ухода за волосами

Применение:
Использовано для проверки что шнур поставки небольших бытовых приборов (как бак/электрический утюг кофе) и ламп адекватно защищен против чрезмерного изгибающ где он входит в прибор.

Образец теста:
Небольшие бытовые приборы, как бак кофе, электрический утюг, тостер, люминеры и etc.

Параметры:

Стандартное описание:
Статья 23,3 IEC 60335-1:
Различные части прибора который может двинуть по отношению к одину другого в нормальной пользе или во время обслуживания потребителя не причинит несвоевременный стресс к электрическим соединениям и внутренним проводникам, включая те обеспечивая зарывающ непрерывность. Гибкие металлические трубки не причинят повреждение к изоляции проводников, который содержат внутри они. весны Открыт-катушки не будут использованы для защиты проводки. Если спиральная пружина, повороты, то чего касание одно другое, использовано для этой цели, будет адекватная изолируя подкладка в дополнение к изоляции проводников.

Соответствие проверено осмотром и следующим тестом.

Если изгибать происходит в нормальной пользе, то прибор помещен в положении нормально пользы и поставлен на расклассифицированном напряжении тока и эксплуатирова под нормальным функционированием.

Передвижная часть двинута туда-сюда, так, что проводник будет изогнут через самый большой угол позволенный конструкцией, тариф изгибать был 30 в минуту. Число flexings
−10 000, для проводников изогнутых во время нормальной пользы;
−100, для проводников изогнутых во время обслуживания потребителя.

Прибор не будет поврежден до степени что соответствие с этим стандартом повреждено и оно будет приспособлено для более дальнеишей пользы. В частности, проводка и свои соединения выдержат электрический тест прочности 16,3, напряжение тока теста будучи уменьшанными до 1 000 v и
приложенный между частями в реальном маштабе времени и доступными частями металла только. К тому же, не больше будет сломано чем 10% из стренг любого проводника внутренней проводки между основной частью прибора и передвижной частью. Однако, если цепи поставок которые уничтожают не больше чем 15 w, после этого не больше чем 30% проводки из стренг будут сломаны.

Статья 25,14 IEC 60335-1:
Приборы обеспечили со шнуром поставки и которое двинуто пока в деятельность будет построено так, что шнур поставки адекватно будет защищен против чрезмерного изгибающ где он входит в прибор.

Соответствие проверено следующим тестом который унесен на приборе имея осциллируя член как показано в диаграмме 8.

Часть прибора который включает отверстие входа будет зафиксирована к осциллируя члену так, что, когда шнур поставки на середине своего перемещения, ось шнура где он входит в предохранитель или вход шнура вертикальная и проходит через ось колебаний. Главная ось раздела плоских шнуров будет параллельна к оси колебаний.

Шнур нагружен так, что приложенная сила будет
– 10 n, для шнуров имея номинальную площадь поперечного сечения превышая 0,75 mm ²;
– 5 n, для других шнуров.

Будет отрегулировано расстояние x, как показано в диаграмме 8, между осью колебаний и пунктом где шнур или предохранитель шнура входят в прибор, так, что когда осциллируя движения члена над своим полным диапасоном, шнуром и нагрузить для того чтобы сделать минимальное боковое движение.
Осциллируя член двинут через угол 90° (45° с обеих сторон вертикали), число flexings для типа приложений z быть 20 000 и на другие приложения 10 000. Тариф изгибать 60 в минуту.
Шнур и свои связанные части повернуты через угол 90° после половины числа flexings, если плоский шнур не приспособлен.
Во время теста, проводники поставлены на расклассифицированном напряжении тока и нагружены с расклассифицированным течением прибора. Течение не пропущено через зарывая проводник.

Тест не приведет внутри
– короткое замыкание между проводниками, такими которым течение превышает равный значения к дважды расклассифицированному течению прибора;
– обрыв больше чем 10% из стренг любого проводника;
– разъединение проводника от своего терминала;
– отпускать любого предохранителя шнура;
– повреждение к шнуру или предохранителю шнура который смогли повредить соответствие с этим стандартом;
– сломленные стренги прокалывая изоляцию и быть доступный.

Статья 11,101 IEC 60335-2-23:

Приборы включая соединение шарнирного соединения расположены с их главной осью горизонтальной, шнуром поставки вися вертикально. Сила тяги 1 n приложена к шнуру поставки.

Прибор поставлен на расклассифицированном напряжении тока, настоящий быть 1,25 раз расклассифицированным течением.

Прибор вращан о своей главной оси по норме приблизительно 50 r/min, направлении вращения будучи обращанным каждые 20 революций. Тест унесен на 1 500 революций.

Повышение температуры сползая контактов не превысит K. 65.

Статья 25,101 IEC 60335-2-23:

Соединения шарнирного соединения будут адекватны для нормальной пользы прибора.

Соответствие проверено следующим тестом.

Прибор эксплуатируется на режиме определенный в 11,101, число революций будучи увеличиванным до 20 000.

После этого теста, соединение шарнирного соединения и шнур поставки будут приспособлены для более дальнеишей пользы. Части в реальном маштабе времени не станут доступными и прибор выдержит электрический тест прочности 16,3.
