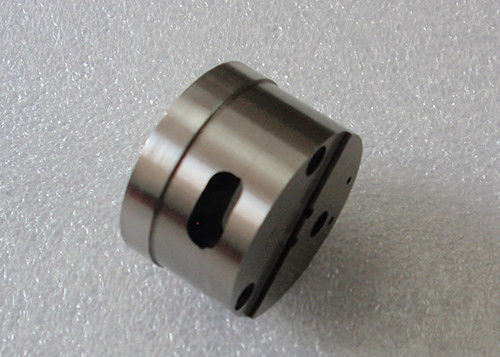

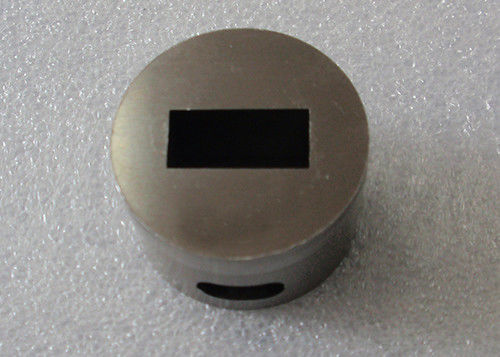

Законченный датчик крышки лампы крышки Pin IEC60061-3 Bi ламп

Датчик для крышки G5.3 bi-штыря на законченных лампах 7006-73-1

7006-73-1

Датчик для крышки G5.3 bi-штыря на законченных лампах 7006-73-1

Цель:

Проверить крышку G5.3 показанную на листе 7004-73 в следующих уважениях:
- совмещенные смещение и диаметр штырей (размеров d и e) по отношению к
максимальный горизонтальный раздел (размеры максимальное и b максимальные) крышки;
- минимальная высота раковины (размера c MIN.);
- диаметр индивидуальных штырей (размера e);
- длина штырей (размера f).

Испытывать:

- Не будет возможно ввести крышку в датчик со штырями входя в на поверхностный z до
поддерживая ноги раковины в контакте с поверхностью Z.
В этом положении, концы штырей будут копланарны с или проект за поверхностное x но
не проект за поверхностным W.
В additon, верхний край раковины будет копланарн с или проекты за поверхностным Y.
- В уносить эту проверку используемая сила не превысит 5N.
- Не будет возможно ввести индивидуальные штыри крышки в отверстие e2 до уровня
поддерживать ноги сопадающий с поверхностным W.
- Не будет возможно ввести индивидуальные штыри в отверстие e1.

Соответствует:

IEC60061-3 G5.3 7006-73-1

Применение:

Оборудование Гуанчжоу Shice предлагает широкий диапазон датчика для того чтобы соотвествовать самые общие

включая те от IEC, EN, UL, GB, DIN, VDE и других. Такие стандарты требуют

проверка размера & определение etc. эти датчики построены от старшей нержавеющей стали

и соотвествующая сталь с твердостью по крайней мере 60 HRC и шершавостью согласно

стандарт требует. Каждый датчик поставлен с сертификатом тарировки.
