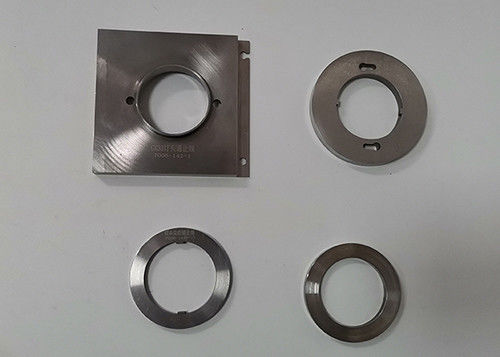

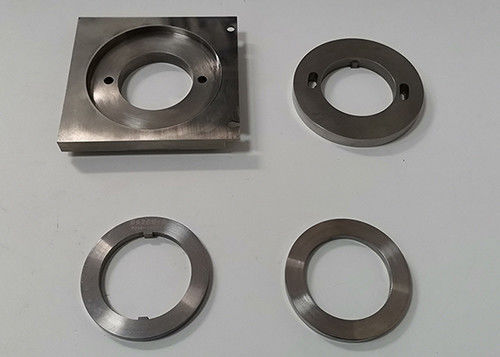

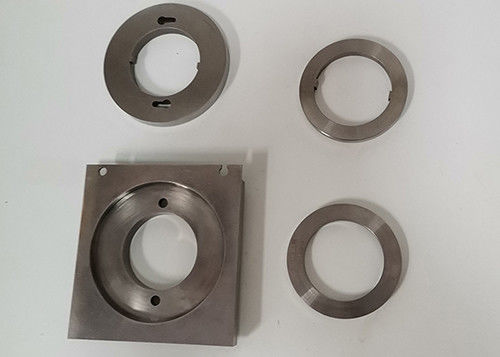

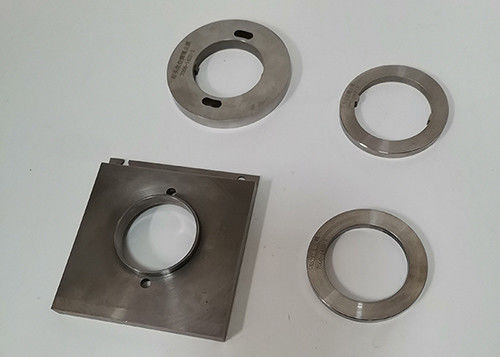

Проверите датчик крышки лампы крышек GX53 7006-142-1 CNAS

IEC60061-3 идут и не пойти датчик для проверки шпоночных соединений в крышках GX53

Соответствует:

IEC60968-1, IEC60061-3 GX53

Спецификация:

(Я) 7006-142-1 идет и не пойти датчик для крышек GX53

Цель:

Проверить крышки GX53. в следующих уважениях:
- диаметр размера a штырей индивидуалов);
- совмещенные смещение и диаметр штырей (размеров a и d);
- длина штырей (размера F1);
- lenngth гнезда и диаметр штырей (размеров F2 и e);
- максимальный план крышки по отношению к размерам m, L1 и K.

Испытывать:

Будет возможно ввести индивидуальные штыри крышки от
поверхностный z в отверстие a1 и извлечь штырь вдоль слота.
Не будет возможно ввести штыри крышки в отверстие a2.
Не будет возможно ввести крышку от поверхностного z в датчик до ссылки
место крышки в контакте с поверхностным y датчика. В этом положении
ни штыри ни столб центра запроектируют за поверхностью датчика.

(II) 7006-142D-1 НЕ ПОЙТИ датчик для capx GX53
Цель:

Проверить минимальный диаметр крышки (размер L1) крышек GX53
Испытывать:

Не будет возможно ввести крышку в датчик.

(III) 7006-142E-1 идут и не пойти калибровать для проверки шпоночных соединений в крышках GX53

Цель:

Проверить крышки GX53-1 в следующих уважениях:
правильное положение шпоночного соединения по отношению к штырям крышки:
минимальные высота и ширина шпоночного соединения (размеров w и X2)
предотвратить возможность ввода только одного штыря

Испытывать:

Не будет возможно ввести крышку в датчик до
самолет ссылки крышки в контакте с поверхностью датчика. Он
после этого быть возможный для того чтобы повернуть крышку в положение контакта.
Не будет возможно ввести только один штырь крышки в датчик и поворот
датчик в положение контакта.

(IV) 7006-142F-1 НЕ ПОЙТИ датчик для проверки шпоночных соединений в крышках GX53
Цель:

Проверить минимальную ширину шпоночного соединения (размер x) крышек GX53
Испытывать:

Не будет возможно ввести крышку в датчик.

Применение:

Оборудование Гуанчжоу Shice предлагает широкий диапазон датчика для того чтобы соотвествовать самые общие включая те от IEC, EN, UL, DIN, VDE и других. Такие стандарты требуют проверки размера & определение etc. эти датчики построено от старшей нержавеющей стали и соотвествующей стали с твердостью по крайней мере 60 HRC и шершавостью согласно стандарту для требования. Каждый датчик поставлен с сертификатом тарировки.
