Подробная информация о продукте:
Оплата и доставка Условия:
|
| Использование: | машина испытания удара | Название продукта: | Машина испытывая машины удара/теста удара падения/тестер падения |
|---|---|---|---|
| Энергия удара: | 2Дж, 5Дж, 10Дж, 20Дж, 50Дж | Функция: | Тест удара |
| ИК07: | 2Дж | ИК08: | 5J |
| IK09: | 10J | ИК10: | 20J |
| Высокий свет: | Прибор удара CNAS 50J испытывая,Прибор удара CNAS 5J испытывая,Элементы CNAS IK поражая |
||
Элементы IK поражая плотно сжимают приборы испытания методом сбрасывания испытательного оборудования
Параметры
| Модель | SC-IK01 |
| Маятник |
Длина: 1000mm; внешний диаметр: 9mm; толщина стены стальной трубы: 0.5mm. Состав соответствующей массы с элементом удара |
| Пункт воздействия | Вверх и вниз регулируемого, ход 200-1200mm, высота можно подгонять |
| Элемент удара | 2, 5,10, молоток удара 20J |
| Высота падения | Дисплей масштаба |
| Режим отпуска | Механический |
| Размер | 950*550*2700mm |

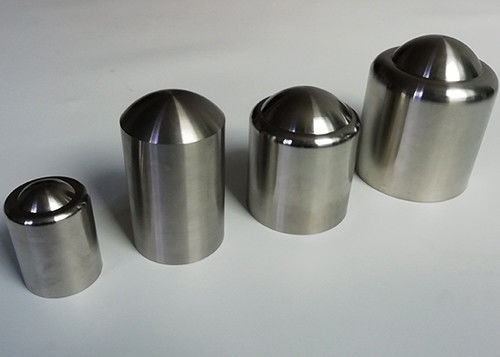

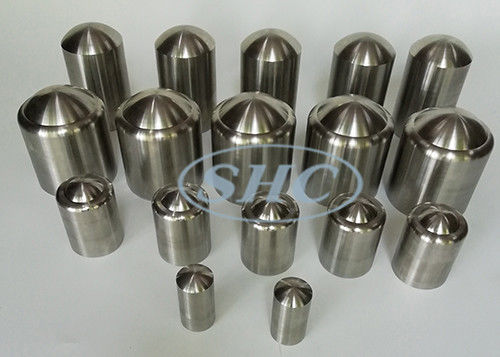

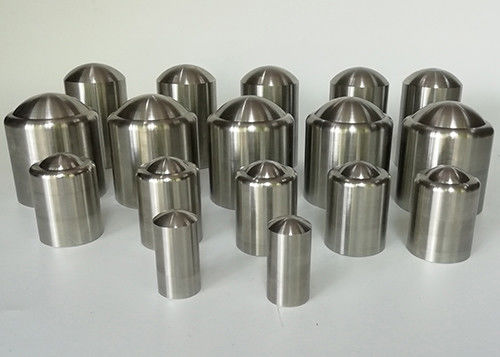

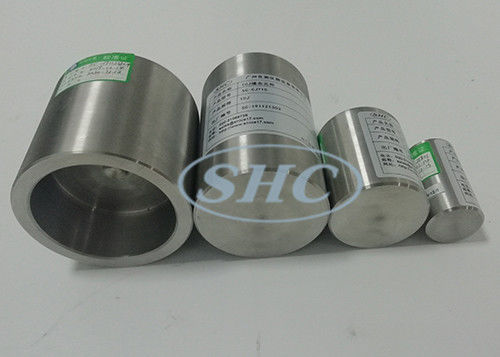

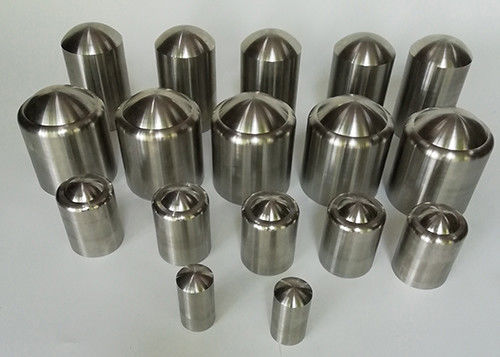

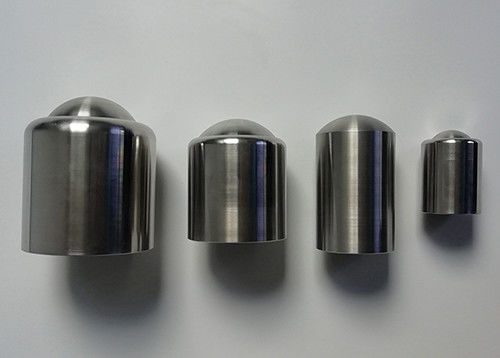

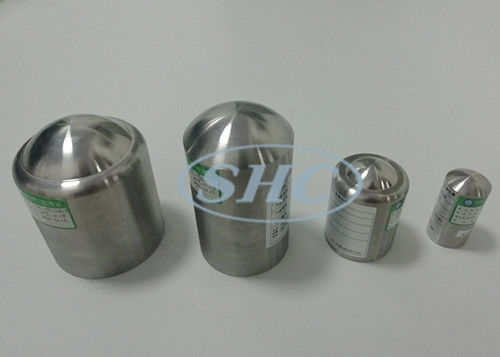

Координируемые характеристики поразительных элементов
| Энергия /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Соответствующее массовое ±2%kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Материал | Полиамид 1) | Сталь 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Быть отрегулированным для того чтобы соответствовать соответствующей массе, см. A. дополнения. | |||||
|
1) 85≤HRR≤100, твердость Rockwell согласно ISO2039-2. 2) Fe490-2, согласно ISO1052; Твердость Rockwell согласно ISO6508. |
||||||
| ЗАМЕТЬТЕ значения показанные в кронштейнах для соответствующей массы и диаметр поразительных элементов для равного значения энергии к или более менее чем 1 j те в настоящем тесте Ef. Значения в настоящее время в тесте например также показаны для этих 2 параметров. Для цели координации, значения в кронштейнах будут уничтожены леты fives из издания этого стандарта. | ||||||
Подтверждает
IEC60068-2-75 экологическое испытание – часть 2: Тесты – тест Eh: Тесты молотка, IEC60068-2-63, градусы IEC62262 защиты обеспеченные приложениями для электротехнического оборудования против внешних механических ударов (кода IK), switchgear низшего напряжения IEC60439-5 и controlgear собраний - части 5: Определенные требования для собраний для сетей распределения силы публично
Особенность
Оборудование используя каркас гондолы, может быть двинутые левыми и право, вперед и назад, верхняя и более низкая высота пункта воздействия регулируемая, и угол 0-90°adjustable удара. Прибор ударное устройство маятника низкой энергии для 2J и выше.
Применение
Этот прибор соответствующий для механического теста прочности удара к электрическим шкафам и другому металлическому листу, раковины не шкафа электрической энергии металла измеряя, коммутатора кабеля подстанции и распределительной коробки кабеля
Образец теста
Раковина шкафа электрической энергии измеряя, распределительной коробки коммутатора кабеля подстанции и кабеля и подобного оборудования
Энергия удара, соответствующая масса и таблица высоты падения
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Соответствующее массовое /kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Упадите высота ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Примечания: 1. См. примечание в IEC 60068-2-75 3.2.2 1. В этой части, высчитана энергия (j) принимая стандартное ускорение должное к земному притяжению (g), округленному до близко всего номера, это ² 10m/s. |
|||||
