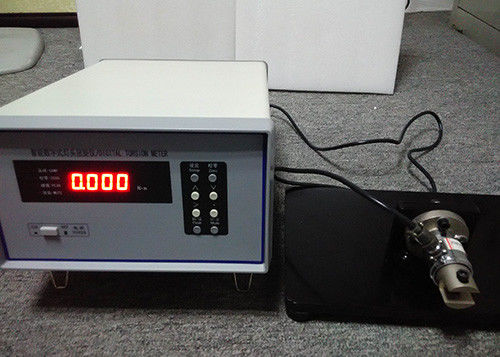

Крышка и держатели лампы переплетают светлое оборудование для испытаний

Прибор испытания извива ноги лампы метра крышки лампы и теста держателей

Технические параметры:

Этот тестер главным образом использован для того чтобы измерить вращающий момент держателя лампы всех видов источника света, своего основного представления и технических параметров как ниже:

Описание:

Метр кручения крышки лампы заново начатый умный продукт с разъемом микропроцессора. Цифровой метр кручения механическое требование к безопасности прочности крышки лампы которая была учтена большинств освещением изготовляет и также компульсивно необходимо всеми нациями. Таким образом мы развили цифровой метр кручения со ссылкой IEC. Он соотвествует для измерения теста силы вращающего момента крышки лампы качества проверяет отдел и изготовляет.

Характеристики:

1) Оно может измерить вращающий момент по часовой стрелке и анти--по часовой стрелке крышки лампы. И он может заранее поставить сигнал тревоги верхнего предела. Автоматические спасительные данные после выключать системы.

2) Аппаратура имеет функцию тарировки нул пунктов. Нул пунктов очень устойчивы. Аппаратура использует 4 числа номера для показа. Так она высокой точности и высокой стабильности.

3) Двойные сторожевые псы конструировали внутрь обеспечить аппаратуре высокую надежность и не выключат под осложненной окружающей средой.

4) Аппаратура удобна быть использованным из-за нескольких струбцин крышек лампы как E27/E26, B22d, E14/E12, G13/G5 и так далее.

5)Отладка со струбциной. Поворачивающ лампу, будет записан положительный и отрицательный тариф вращающего момента.
6)Ряд вращающего момента: 0-10N*m (клиент-портняжничан особенный ряд).
7)Высокая эффективность в надежности, точность и долговечность мимо принимают датчик вращающего момента тензометрического датчика
8)Пиковая функция удерживания вращающего момента, верхний предел может быть установленной для сигнала тревоги.
9) соответствует китайскому и международному стандарту.

Основной принцип

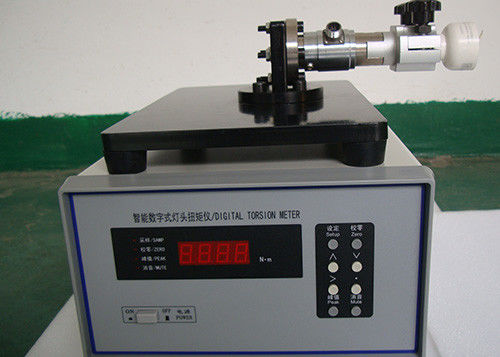

Оборудование состоится прибором кручения и вторичным метром. Ключ для точности

датчик вращающего момента. Оборудование принять тип датчик напряжения вращающего момента с особенностями высокое надежного,

рентабельная, высокая точность и длинная жизнь.

В датчике на эластомере обозначил тензометрический датчик сопротивления и мост Wheatstone состава. Сила

мост с управлять напряжением тока, под действием вращающего момента, эластомер деформирует и

тензометрический датчик изменит, так, что мост будет быть разница и линейный сигнал напряжения тока

между выходом моста и кручением. Вторичный метр будет усилен сигналу напряжения тока, и преобразовывает сигнал трансформатором A/D, и после этого отправить в микропроцессор для анализа данных и

дисплей. Функциональная блок-схема как следование:

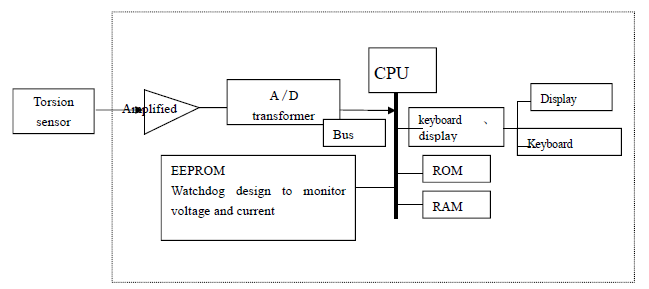

Функциональная блок-схема Fig.1

Цифровой метр кручения KP338 приложен для того чтобы измерить кручение всех видов держателя лампы.

Инструкция деятельности

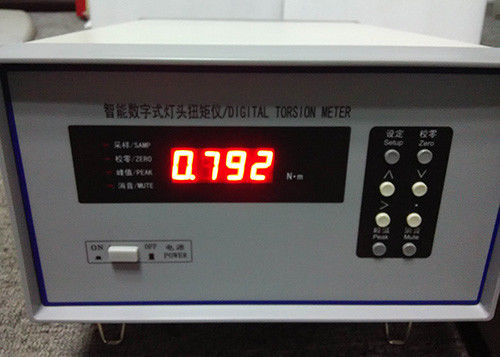

5,1 фронт - панель и функция

Спецификация:

1. Окно: число 5 показывает измерение и проворное сообщение.

2. Индикатор

SAMP: Оборудование на пробуя режиме когда оно проблескивает. Освежите частоту: 2times/s.

3. НУЛ: Оборудование на вычеркивая режиме когда оно проблескивает.

4. ПИК: Оборудование на пиковом держа режиме когда оно проблескивает.

5. КОЛОКОЛ: Покажите к решающему сражению зуммер.

Клавиатура

НУЛ: На условии испытаний, отожмите этот ключ для того чтобы включиться в вычеркивая режим, после финиша вычеркивать,

оборудование сохранит данные и re-назад к испытательному режиму автоматически. На наилучшем положении, пресса

ключ для того чтобы очистить значение.

УСТАНОВИТЕ: На нормальном условии испытаний, отожмите этот ключ для того чтобы установить сигнал тревоги верхнего предела.

ПИК: На нормальном условии испытаний, отожмите этот ключ для удержания максимального значения; пресса снова этот ключ к

re-назад к нормальному испытательному режиму.

∧: На наборе и режиме тарировки, пресса этот ключ, курсор будет бирка вверх.

∨: На наборе и режиме тарировки, пресса этот ключ, курсор будет бирка вниз.

> : На наборе и режиме тарировки, пресса этот ключ, курсор справедливо перенесет.

• : На наборе и режиме тарировки, пресса этот ключ, вставка десятичной запятой.

5,2 реальная панель и функция

1. Сигнал ввода и порт выввода: для передачи сигнала.

2. Защитная трубка: взрыватель 0.5A для защиты силы оборудования.

3. Штепсельная вилка: Фильтр включения для того чтобы остановить помеху.

5.3. Тест кручения держателя лампы

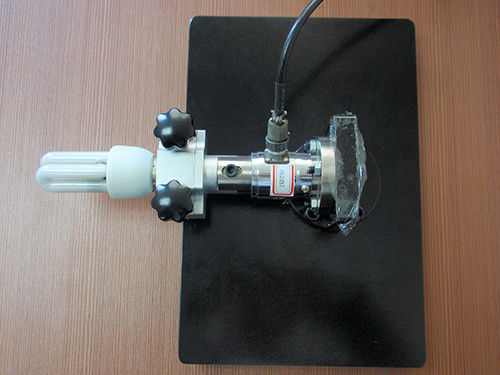

Во первых, подтвердите модель держателя; после этого установите соответствуя приспособление, и установил лампу

держатель на струбцине.

Соедините прибор кручения с оборудованием портом сигнала ввода. Включите вторичный метр к

подогрейте для 5min. Если окно не равно до 0,000, то оборудование должно быть вычеркнуто. Потребитель может

установите верхний предел согласно китайцу или международным стандартам. Вращение по часовой стрелке и против

поверните держатель лампы. В течение, окно покажет текущую стоимость; до

оборудование тревожа, потребитель может судить если держатель лампы все еще в хорошем состоянии.

5.4. Вычеркивать

После долгого времени использующ, оборудование может быть нул смещений, и влияет на точность. В это время, оборудование необходимо вычеркнуть. Но пожалуйста заметьте, датчик кручения не смогите работаться. Отожмите «нул" ключ, окно покажет «НУЛ", и после этого «ВЫЧЕРКНИТЕ indictor блеснет; Если потребитель не хочет к

продолжайтесь, как раз ключ прессы «пиковый» выйти. Когда «ВЫЧЕРКНИТЕ индикатор поворачивает, который значит что оборудование заканчивают вычеркивать и re-назад к нормальному.

5.5. Верхний предел

Ключ прессы «УСТАНОВЛЕННЫЙ», окно покажет «НАБОР»; Если потребитель не хочет продолжать возврат, то ключ прессы «ПИКОВЫЙ», который нужно выйти. С помощью «>», «∧», «∨», «·«ключи для того чтобы устанавливать верхний предел, прессу снова «установленный» ключ для сохранения и для выхода. Если потребитель не хочет сохранять значение, то как раз ключ прессы «ПИКОВЫЙ» для выхода из установленного режима.

5.6. Тарировка

Оборудование было откалибрировано раньше на продаже. Потребителям не нужно re-откалибрировать его. Но отступление после долгого времени никакая польза, которая повлияет на точность. В это время, оборудованию нужен некоторый особенный прибор к повторному калиброванию.

Придайте некоторый вращающий момент к датчику вращающего момента (вперед направление или обратное направление), в нормальном испытательном режиме, 5 раз пресса «.» ключ ключевых, и после этого прессы «УСТАНОВЛЕННЫЙ», окно покажет «CAL.R» когда потребитель приложит переднее кручение к датчику вращающего момента; В это время, если потребитель не хочет делать повторное калибрование, то как раз ключ прессы «ПИКОВЫЙ», который нужно выйти. Если потребитель хочет делать тарировку, как раз ключ прессы «установленный», волю оборудования в переднем режиме тарировки, и в это время, то окно показывает значение тарировки последнего раза. Если значение разница, то как раз переустановите стандартное значение с помощью

«>», «∧», «∨», «·» ключи. Пресса снова «CAL» ключ, оборудование покажет коэффициент тарировки, тогда вы можете переустановить коэффициент тарировки с помощью «>», «∧», «∨», «·» ключи. Или как раз ключ прессы «CAL», и после этого входной сигнал стандартное значение и стандартный коэффициент. Если потребитель не хочет сохранять данные, то как раз ключ прессы «пиковый», который нужно выйти. Обратная тарировка как такое же как вперед тарировка.

Если коэффициент потерян, то как раз входной сигнал внизу коэффициент тарировки к оборудованию.

Извещение

1. Запрещенная польза перегрузки, в противном случае уменьшит свойство.

2. Запрещенный промежуток времени удара и аварии устанавливает нагрузку и струбцину.

3. Запрещенное пятно масла, вода и другие химикаты.

4. Подогрейте на минута 5 перед тестом.
